过去，要描述电源的行为特征，就意味着要使用数字万用表测量静态电流和电压，并用计算器或PC进行艰苦的计算。今天，大多数工程师转而将示波器作为他们的首选电源测量平台。现代示波器可以配备集成的电源测量和分析软件，简化了设置，并使得动态测量更为容易。用户可以定制关键参数、自动计算，并能在数秒钟内看到结果，而不只是原始数据。

    电源设计问题及其测量需求

    理想情况下，每部电源都应该像为它设计的数学模型那样地工作。但在现实世界中，元器件是有缺陷的，负载会变化，供电电源可能失真，环境变化会改变性能。而且，不断变化的性能和成本要求也使电源设计更加复杂。考虑这些问题：

    电源在额定功率之外能维持多少瓦的功率？能持续多长时间？电源散发多少热量？过热时会怎样？它需要多少冷却气流？负载电流大幅增加时会怎样？设备能保持额定输出电压吗？电源如何应对输出端的完全短路？电源的输入电压变化时会怎样？

    设计人员需要研制占用空间更少、降低热量、缩减制造成本、满足更严格的EMI/EMC标准的电源。只有一套严格的测量体系才能让工程师达到这些目标。

    示波器和电源测量

    对那些习惯于用示波器进行高带宽测量的人来说，电源测量可能很简单，因为其频率相对较低。实际上，电源测量中也有很多高速电路设计师从来不必面对的挑战。

    整个开关设备的电压可能很高，而且是“浮动的”，也就是说，不接地。信号的脉冲宽度、周期、频率和占空比都会变化。必须如实捕获并分析波形，发现波形的异常。这对示波器的要求是苛刻的。多种探头——同时需要单端探头、差分探头以及电流探头。仪器必须有较大的存储器，以提供长时间低频采集结果的记录空间。并且可能要求在一次采集中捕获幅度相差很大的不同信号。

    开关电源基础

    大多数现代系统中主流的直流电源体系结构是开关电源(SMPS)，它因为能够有效地应对变化负载而众所周知。典型SMPS的电能信号路径包括无源器件、有源器件和磁性元件。SMPS尽可能少地使用损耗性元器件(如电阻和线性晶体管)，而主要使用(理想情况下)无损耗的元器件：开关晶体管、电容和磁性元件。

    SMPS设备还有一个控制部分，其中包括脉宽调制调节器脉频调制调节器以及反馈环路1等组成部分。控制部分可能有自己的电源。图1是简化的SMPS示意图，图中显示了电能转换部分，包括有源器件、无源器件以及磁性元件。

    SMPS技术使用了金属氧化物场效应晶体管(MOSFET)与绝缘栅双极晶体管(IGBT)等功率半导体开关器件。这些器件开关时间短，能承受不稳定的电压尖峰。同样重要的是，它们不论在开通还是断开状态，消耗的能量都极少，效率高而发热低。开关器件在很大程度上决定了SMPS的总体性能。对开关器件的主要测量包括：开关损耗、平均功率损耗、安全工作区及其他。

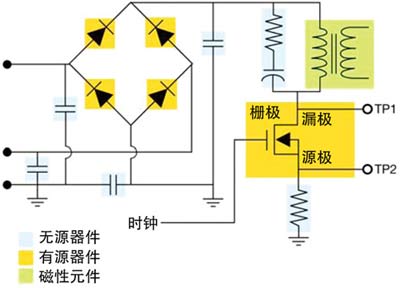

图1. 开关电源简化示意图

图2.MOSFET开关器件，显示了测量点

准备进行电源测量

    准备进行开关电源的测量时，一定要选择合适的工具，并且设置这些工具，使它们能够准确、可重复地工作。当然示波器必须具备基本的带宽和采样速率，以适应SMPS的开关频率。电源测量最少需要两个通道，一个用于电压，一个用于电流。有些设施同样重要，它们可以使电源测量更容易、更可靠。下面是一部分要考虑的事项：

    仪器能在同一次采集中处理开关器件的开通和断开电压吗？这些信号的比例可能达到100,000:1。

    有可靠、准确的电压探头和电流探头吗？有可以校正它们的不同延迟的有效方法吗？

    有没有有效的方法来将探头的静态噪声降至最低？

    仪器能够配备足够的记录长度，以很高的采样速率捕获较长的完整工频波形吗？

    这些特征是进行有意义且有效的电源设计测量的基础。

    测量一次采集中的100伏和100毫伏电压

    要测量开关器件的开关损耗和平均功率损耗，示波器首先必须分别确定在断开和开通时开关器件上的电压。

    在AC/DC变流器中，开关器件上的电压动态范围非常大。开通状态下开关器件上通过的电压取决于开关器件的类型。在图2所示的MOSFET管中，开通电压为导通电阻和电流的乘积。在双极结型晶体管(BJT)和IGBT器件中，该电压主要取决于饱和导通压(VCEsat)。断开状态的电压取决于工作输入电压和开关变换器的拓扑。为计算设备设计的典型直流电源使用80Vrms到264Vrms之间的通用市电电压。

    在最高输入电压下开关器件上的断开状态电压(TP1和TP2之间)可能高达750V。在开通状态，相同端子间的电压可能在几毫伏到大约1伏之间。图3显示了开关器件的典型信号特性。

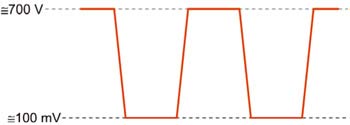

图3. 开关设备的典型信号
