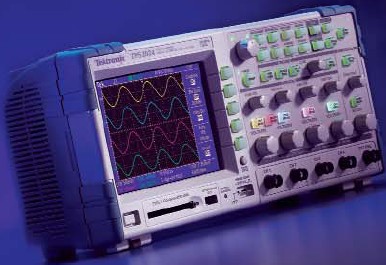

TPS2000 系列电气特征

特点

TPS2012

TPS2014　

TPS2024

隔离通道

2

4

4

带宽＊1 (MHz)

100

200

200

各通道取样速率 (GS/s)

1.0

2.0

2.0

记录长度

2.5 K 点

显示屏 (1/4 VGA LCD)

彩色

电池工作时间

  两个热插拔电池组的容量。一个标准电池组提供 4 小时电池工作时间。可选的第二个电池组将电池工作时间延长至 8 小时。通过热插拔充电电池，可实现不间断的电池工作。

自动测量

11

隔离外部触发输入(阻抗隔离

“是"

垂直分辨率

8 位(常规或平均值)

垂直灵敏度

2 mV 至 5 V/div,所有型号经过校准微调

直流垂直精度

±3%

垂直缩放

垂直扩展或压缩活动或静止的波形

最大输入电压(1MW)

BNC 信到 BNC 外壳为 300 VRMS CAT II ，使用可选 P5120 高压无源探头时探头端部到地为 1000VRMS

浮动电压

  600 V RMS< CAT II 或 300 V RMS< CAT III BNC 外层到地，1200 V RMS CAT II 任意两个通道公共端之间，且每个通道端间与地之间电压不超过 ±600 VRMS

位置范围

2 mV 至 200 mV/div ±2 V ；>200 mV 至 5 V/div ±50 V

带宽限制

20 MHz

线性动态范围

±5 div

时基范围

  5 ns 至 50 s/div           5 ns 至 50 s/div      2.5 ns 至 50s/div

时基精确度

50 ppm

输入阻抗

1M W ±2 %与 20pF 并联

输入耦合

交流、直流、GND

水平缩放

水平扩展或压缩活动或静止波形

FFT

标准配置

RS-232 、Centronics -并行端口

标准配置

个人计算机互联性

标准配置

集成大容量存储器

标准配置

功率测量

   可选软件包提供瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt 和 di/dt 光标
