概览
鉴定——检查现有布线系统带宽是否支持语音、10/100、VoIP或千兆以太网
故障诊断——显示为什么现有布线系统不能支持网络带宽需求（例如11米处有串扰） 搜索——检测电缆另一端连接了什么设备，显示设备配置（速度/双工模式/线对）
识别未使用的交换机端口，便于您进行再分配
智能接线图图形化地显示接线图配置以及至故障点距离
测试 所有类型的铜缆介质：双绞线、同轴电缆以及音频电缆
产品功能
帮助网络工程师了解布线系统的带宽
CableIQ 是首台 专为那些需要维护和鉴定布线系统带宽的网络维护人员所设计的布线系统维护仪器。即使是新手， CableIQ 也能 让他知道当前的布线系统所能支持的网络速度，快速区分线缆故障与网络故障，搜索线缆另一端的连接状态。这意味着网络工程师可以更有效地减少故障的发生，快速解决故障，并使现有布线系统发挥更高效率。
减少多达30%的需要提高严重等级的故障
CableIQ的强大故障诊断功能和直观的用户界面可以帮助网络一线维护人员全面诊断布线系统问题。端口是否开启？双工设置是否匹配？是网络问题还是线缆问题？线缆能否支持所需的网络带宽？在将网络故障严重等级提高到下一个阶段前，CableIQ是唯一能回答所有这些问题的仪器。
带宽鉴定
当您在部署VoIP或千兆网时，您需要确保现有布线系统可以满足新设备对带宽的要求。虽然您的布线系统是经过认证的，但站点的移动、增加和变更等可能致使许多链路都不能满足所需的速度。CableIQ可以快速显示包含跳线的一条链路是否能满足语音、10/1000/1000兆以太网及VoIP等应用要求。在升级前了解布线系统的带宽可以防止未来长时间的宕机，并避免浪费原本不需要的故障诊断时间。
看看您现有的布线系统所支持的网络速度。
CableIQ四秒的自动测试可以清晰地标记出被测电缆可以支持的网络速度以及可以运行的应用。
电缆故障诊断
诊断线缆故障的时间可缩短一半。
CableIQ可以显示布线系统是否能满足网络所要求的带宽，提供线缆状态和布线系统性能故障位置的详细信息。智能接线图测试功能以图形方式显示线缆的状态，并标示开路和短路等故障的位置。高级诊断功能还可以识别其他故障，例如串扰和较大的阻抗变化。内置的智能数字音频技术无需断开线缆与网络的连接就可以通过音频追踪线缆。在CableIQ的帮助下，网络维护人员可以将诊断线缆故障的时间缩短一半。
缩短一半诊断线缆故障的时间
本图显示由于 4.1 处的故障 1000BASE-T 线缆连接失败。
释放 10% 或以上的交换机端口
CableIQ 的“发现”模式准确显示任何电缆远端的状况。在交换机端，每次测试一条电缆。可以迅速查看电缆的远端是否为开路，或是否连接到 PC。也可以使用 CableIQ 的集线器闪烁功能从工作站闪烁相应的交换机 LED。可以释放的多余端口数量可能会让您震惊，促使您使用 CableIQ 重新部署。
确定电缆的安装路线，起点为同一个位置。
 在不同的位置附加远程 ID，然后从配线中心或布线柜执行多次电缆测试。CableIQ 提供布线图、线对长度、到故障点的距离，以及每条被测试布线链路的远程 ID 号。
用智能接线图更简便地隔离故障
智能接线图测试长度、短路、串绕或是开路，并以图形方式显示某根线上的故障位置，例如第一根线在10米处断开。
CableIQ的智能接线图显示被测电缆远端第6针开路（在34米处）。
出众的精度帮您精确定位线缆
CableIQ 突破性的IntelliTone数字信号技术可以与IntelliTone音频探头协同工作，追踪网络电缆，即使电缆位于非常杂乱无序的配线间里，也可精确定位电缆。
CableIQ 支持IntelliTone数字音频技术
- 更简便地查找电缆，比市场上同类工具具有更高的追踪精度
- 可以在活动的网络上安全地发出音频追踪电缆
- 两种数字音调、四种模拟音调
- IntelliTone电缆图形；追踪到电缆后使用IntelliTone 200型音频探头验证接线图
为一线技术员提供易于使用的工具
直观的用户界面和图形显示，即使没有受过什么培训的用户也可以操作。
- 旋钮便于学习和操作，用户始终清楚选择什么测试模式
- 轻便、耐用、符合人体工学的设计，方便现场使用
- 四节 AA 电池 – 长久耐用的电池支持长达几周的测试
- 具有保护性端盖的远端适配器使寿命延长一倍。
客户引语：“我为我们的 III 级技术员购置了 CableIQ，他们打开设备后，查看了两分钟的各种选项，然后就开始测试了。”
--Telecommunications Analyst | CableIQ 工具选择

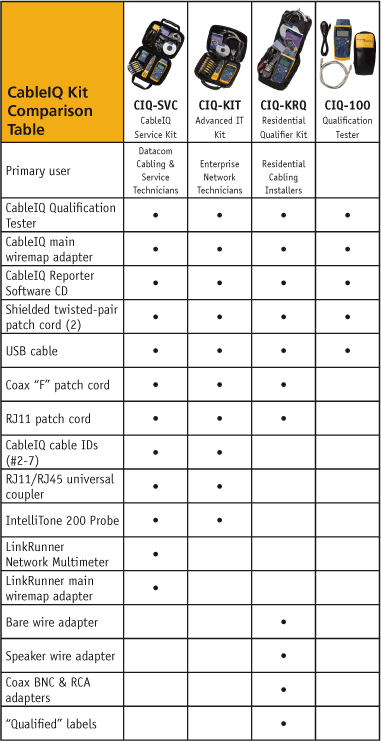

要最大化拥有 CableIQ 的价值，请选择我们提供的专门工具之一。每种工具适用于特定工作环境中的鉴定测试。请阅读详细说明和方便的对比图表。
CableIQ 服务工具
CableIQ 服务工具提供了线缆和网络测试功能的最强大组合。通过采用内置到 CableIQ、LinkRunner 和 IntelliTone 中的突破性技术，结束网络故障单的速度比以往任何时候都快。首先，使用 LinkRunner 验证网络连接和连接设备（例如，交换机端口和 PC NIC 等）的正确速度/双工设置。一旦完成网络设备检验之后，就可使用 CableIQ 来鉴定布线链路。如果线缆不能符合期望网络速度 (10/100/VoIP/Gig) 要求，则可通过 CableIQ 的鉴定测试查找和排除性能故障（例如，串扰或阻抗故障）。在使用 CableIQ Reporter 软件记录作业完成之后，即可关闭故障单。
CIQ-KIT，CableIQ 高级 IT 工具
CableIQ高级 IT 工具专为使电缆鉴定作业效率最大化而设计。它使用内置 IntelliTone 200 探针以快速、准确地查找电缆，即便在实时网络上也一样有效。它还附带有六个智能电缆 ID，可在较短时间内执行大量的鉴定测试。每个智能 ID 均能执行简单的布线图测试或完整的鉴定测试。无需回到配线板即可执行，即可执行多达 7 项鉴定测试。坚固型便携包可用于方便地将工具在作业之间移动。
CIQ-KRQ, CableIQ 住宅鉴定器工具
CableIQ住宅鉴定器工具 (Residential Qualifier Kit) 专为需要记录布线系统正确安装并可靠执行的住宅安装人员而设计。它可快速地鉴定家庭布线网络，以支持语音、VoIP、10/100/1000 以太网和 CATV。它附带有多种适配器，取代多种用于各种语音、数据、音频/视频、同轴电缆和安全线路的测试和故障排除工具。附带的 CableIQ Reporter 软件允许安装人员迅速开始生成专业的测试报告。
什么是鉴定？
鉴定是一种新的测试仪类别，为满足网络技术员的新兴需要而设计，帮助他们升级到更高的网络速度和排除连接故障。鉴定测试仪，例如 Fluke Networks 新开发的 CableIQ 鉴定测试仪，可以确定现有布线链路是否支持特定的网络速度和技术。它不同于认证测试仪（如 DTX CableAnalyzer），认证测试仪是保证布线符合 TIA/ISO 性能标准；也不同于基本验证测试仪（如 MicroScanner Pro），基本验证测试仪用于测试电缆是否正确连接。
鉴定测试仪帮助网络技术员执行一系列故障排除步骤，以更好地隔离布线问题和网络问题。例如，排除网络连接故障的第一步可能是检查连接设备的速度和双工设置。如果测试仪显示设置匹配，但问题仍然存在，则可以执行鉴定测试。执行鉴定测试后，技术员可以确定问题是否由布线带宽不足造成。了解布线的带宽容量可以更快地排查问题，确保顺利升级到更高的网络速度。
选择适合于作业的正确工具
何时使用鉴定测试仪：如果您是网络技术员，需要查看现有布线是否支持 1000BASE-T 网络，则鉴定工具是合适的选择。如果需要排除连接问题，以及隔离布线问题与网络问题，则鉴定是理想的解决方案。如果想对现有网络进行小小的增补、移动和改变，或者想创建一个临时网络以鉴定它是否适合特定的网络技术，则鉴定工具是一个理想的选择。
何时使用认证测试仪：如果您是商业安装商或网络所有者，需要证明所有布线都已正确安装，并且符合 TIA 或 ISO 链路规格，则必须对其进行认证。如果在故障排除环境中，需要明确显示测试中的链路不符合 TIA 或 ISO 标准规定的类别 5e 或 6 性能要求，则只能选择认证工具。如果您的网络混合了光纤和铜缆，并且经常需要同时测试这两种电缆，则最好选择认证工具。
要获得制造商担保的支持和财务安全，TIA/ISO 标准认证是唯一的选择。需要安装商负责安装性能并且成本风险很高的其它情况。例如，一个大型的 1000 链路安装可能代表着一个 100,000 美元的项目，如果没有获得制造商担保，这可能是一个巨大的责任。
何时使用验证工具：拉线、接线或执行基本移动、增补和改变的技术员通常使用验证工具。这些工具是查找连接和线对故障的一线基本工具。
|
产品名称 |
型号 |
产品配置 |
|
CableIQ™ 电缆鉴定测试仪 |
CIQ-SVC |

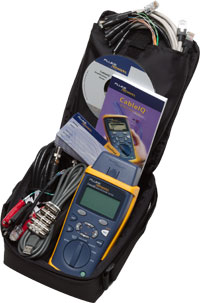

CableIQ 服务套件包括封装在一个坚固的便携包中的 CableIQ 鉴定测试器、六个 CableIQ 电缆识别器工具、CableIQ Reporter 软件 CD、RJ45-RJ45 屏蔽跨线 (2)、USB 电缆、同轴 F 插入式电缆、RJ45/RJ11 通用耦合器、LinkRunner 网络万用表、LinkRunner 主布线图适配器、Intellitone 数字探针 200、测试附件软袋、所有者 CD 和快速入门指南；附带一 (1) 节 9V 和六 (6) 节 AA 电池 | |
